Brida ciega de pala de 30″ SS 316 ASME B16.48 150#
Una brida ciega de pala se utiliza principalmente para cerrar temporalmente una tubería, garantizando así que el fluido en su interior no se escape durante el mantenimiento, la inspección o el reemplazo. Se suele usar junto con un espaciador, lo que permite insertar o retirar la brida durante las operaciones de la tubería.
Brida ciega de pala de 30" de alta calidad, acero inoxidable 316, ASME B16.48 150#
SSM ofrece la brida ciega de pala SS 316 ASME B16.48 150# de 30″, fabricada en acero inoxidable 316 y conforme a la norma ASME B16.48. Es compatible con sistemas de tuberías con una presión nominal de 150 libras (150#) y un diámetro de 30 pulgadas.
- Norma: ASME B16.48
- Diámetro: 30″ (30 pulgadas)
- Clasificación de presión: 150# (150 libras por pulgada cuadrada)
- Material: acero inoxidable SS 316
- Espesor: Varía según la tubería y los estándares de aplicación.
- Revestimiento: Generalmente viene con diseños de cara plana (FF) o cara elevada (RF)
Características
Diseño de brida ciega: diseñado para el cierre o aislamiento temporal de tuberías, lo que lo hace ideal para usar durante inspecciones o mantenimiento del sistema.
Fácil de instalar/quitar: el diseño de pala permite una fácil instalación y extracción sin la necesidad de desmontar completamente la tubería.
Aplicaciones
- Industria del petróleo y el gas: Apagar temporalmente los sistemas de tuberías durante el mantenimiento, la limpieza o la inspección.
- Procesamiento químico: se utiliza para aislar secciones de tuberías que transportan líquidos o gases corrosivos, evitando fugas.
- Industria energética y eléctrica: Se utiliza como dispositivo de aislamiento de seguridad en sistemas de tuberías de alta temperatura y alta presión.
- Ingeniería Marina: Proporciona una excelente resistencia a la corrosión en ambientes salinos, adecuado para el aislamiento de tuberías en plataformas marinas y barcos.
Ventajas y desventajas
La brida ciega de pala SS 316 ASME B16.48 150# de 30″ ofrece excelente resistencia a la corrosión y alta resistencia, lo que la hace ideal para entornos químicos y marinos. Es fácil de operar y mantener, con un diseño estandarizado, ampliamente utilizada en industrias como la petrolera, química y energética.
Sin embargo, debido al mayor costo del acero inoxidable 316, el gran tamaño (30 pulgadas) de la brida puede hacerla más pesada y difícil de instalar. Además, la clasificación de presión de la 150# limita su uso en aplicaciones de presión extremadamente alta, y requiere un mantenimiento regular para garantizar su rendimiento.
Proveedor integral de bridas para todas sus necesidades
SSM cuenta con importantes ventajas en la fabricación de bridas ciegas de pala de 30″ SS 316 ASME B16.48 150#. Ya sea por calidad o precio, satisfaremos sus necesidades.
Más información sobre la brida ciega de pala de 30" SS 316 ASME B16.48 150#
Composición química del acero inoxidable SA 182 316/316L
| Elemento | Carbono (C) | Cromo (Cr) | Níquel (Ni) | Molibdeno (Mo) | Manganeso (Mn) | Silicio (Si) | Fósforo (P) | Azufre (S) |
| SS 316 | Máx. 0,08% | 16.0% – 18.0% | 10.0% – 14.0% | 2.0% – 3.0% | Máx. 2.0% | Máx. 1.0% | Máx. 0,045% | Máx. 0,03% |
| Acero inoxidable 316L | Máx. 0,03% | 16.0% – 18.0% | 10.0% – 14.0% | 2.0% – 3.0% | Máx. 2.0% | Máx. 1.0% | Máx. 0,045% | Máx. 0,03% |
SA 182 SS 316/316L Propiedad mecánica
| Propiedad | Resistencia máxima a la tracción (UTS) | Fuerza de fluencia (YS) | Alargamiento | Dureza |
| Acero inoxidable 316/316L | Mínimo 70.000 PSI (485 MPa) | Mínimo 30.000 PSI (205 MPa) | Mínimo 30% | Máx. 187 HB (dureza Brinell) |
¿Por qué SSM puede ofrecerle bridas forjadas con cuello de soldadura 316/316L de alta calidad?
SSM ofrece bridas ciegas de pala SS 316 ASME B16.48 150# de 30″ de alta calidad, con experiencia en el cumplimiento de todos los estándares y requisitos para este producto.
Nuestras máquinas CNC, equipos de soldadura e instrumentos de inspección garantizan precisión, calidad y cumplimiento de los requisitos técnicos.
Nuestro equipo de ingeniería y producción cuenta con una amplia experiencia en el diseño, la producción y la inspección de estas bridas. La profesionalidad y la experiencia de nuestros miembros garantizan la fiabilidad y la alta calidad de nuestros productos. SSM está bien equipado para fabricar bridas ciegas de pala de 30″ SS 316 ASME B16.48 150# que satisfacen las necesidades de diversas industrias y aplicaciones.
Si tiene alguna pregunta o necesita más información, no dude en contactarnos.
Preguntas frecuentes
Una brida ciega de pala es un dispositivo que se utiliza para bloquear temporalmente el flujo de fluidos en una tubería, principalmente durante el mantenimiento o la inspección para aislar el medio dentro de la tubería.
Debido a su resistencia a la corrosión, el acero inoxidable 316 es particularmente adecuado para entornos marinos, de procesamiento químico y de procesamiento de alimentos, donde se requieren altas temperaturas y resistencia a la corrosión.
150# se refiere a la clasificación de presión de la brida, lo que significa que la presión de trabajo máxima que puede soportar es 150 libras por pulgada cuadrada (psi).
Se utiliza una pala para cerrar la tubería, mientras que un espaciador la mantiene abierta. Generalmente se utilizan juntos, lo que facilita la conmutación entre diferentes estados operativos de la tubería.
Se requieren inspecciones periódicas del sellado de la brida, especialmente en entornos corrosivos. Si se detectan daños o corrosión, la brida debe reemplazarse o repararse de inmediato.
Productos relacionados

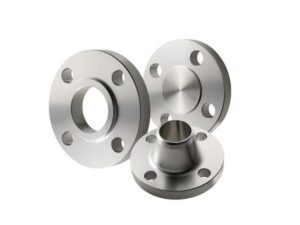

Bridas forjadas
